摘要：為了提高空壓機運行的管理，降低用電和人工費用，研制出空壓機遠程自動監控系統遠程監控 整套集中控制系統能實現對空壓機實時監視、協調及控制，可極大提高生產管理的自動化水平空壓機
1、背景簡介
　　隨著各行各業對節能減排的需求，以及成本要求越來越高，降低機械設備生產用電也隨之增加，節能減排成了一個重要的課題空壓機 空壓機集中控制系統在工廠的應用，可更好的控制空壓機的開機和關機等時間管理，根據實際的工況自動控制每個空壓機系統，降低用電的費用，以達到降低人工成本，同時提高效率的目的空壓機
2、應用說明
　　應用功能描述

　　整體結構圖上圖所示，整個結構分成兩層，上半部分是智能監控層，下半部分是現場設備層CP1E 智能監控層由PC工控機組成，安裝在計算機房中，用來采集空壓機的各個運行參數，同時遠程監視空壓機以及自動放水裝置CP1E 現場設備層由4個空壓機和1個OMRON的CP1E控制的自動裝置組成，CP1E控制柜，根據現場工況的需求，自動控制空壓機的運轉情況CP1E
    CP1E自動控制柜可以對使用中的空壓機進行集中控制和管理，從而使壓縮機的運行和維修管理變得更加容易，更加方便。CP1E控制柜根據客戶用氣量的變化，對空壓機的運行臺數進行最佳選擇并控制運行，從而保證客戶用氣量的穩定性。
    在某一個空壓機發生故障停機時，CP1E控制柜可以自動啟動待機中的空壓機并運行，從而減少了人為發現不了的供氣不足的狀態。

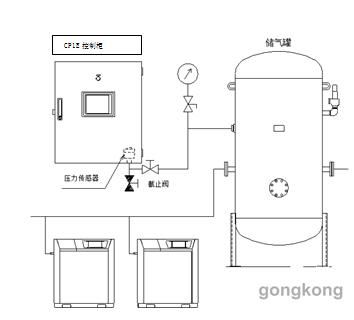

　　CP1E控制柜還具有無休止循環運行機能，可對各空壓機的運行時間和啟動次數進行控制，實現運行時間和啟動次數的均衡化，使能量的損失更少，容量和臺數控制運行的效率更高。如下圖示CP1E控制柜和空壓機連接示意圖，必須將CP1E控制柜的壓力信號采集在儲氣罐上，以便于CP1E控制柜采集到更加準確的壓力信號，方便有效集中控制每個空壓機的運轉。

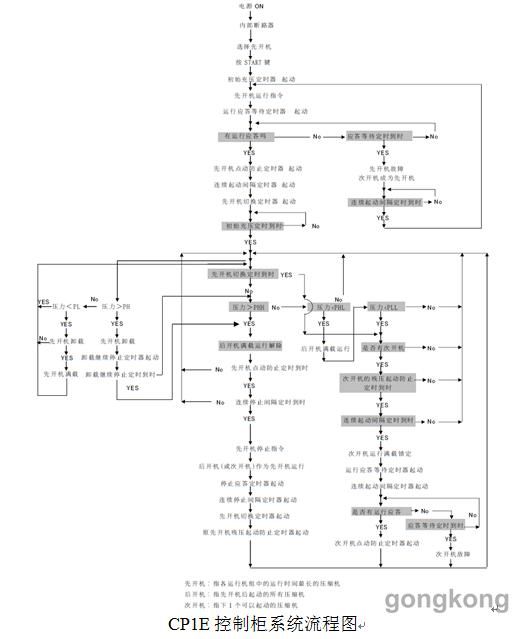

工藝流程說明：

　　系統需要分析：公司一直致力于空壓機周邊系統的開發和研究，已經有30多年的經驗可以依賴，有第一代的儀表和繼電器控制，采用更加智能的CP1E的PLC控制，可以更好提升自己產品的質量和知名度，推廣起來更加方便，從而在成本上也有效的控制起來，實現客戶和自己的雙贏。
三、應用的設計與實現

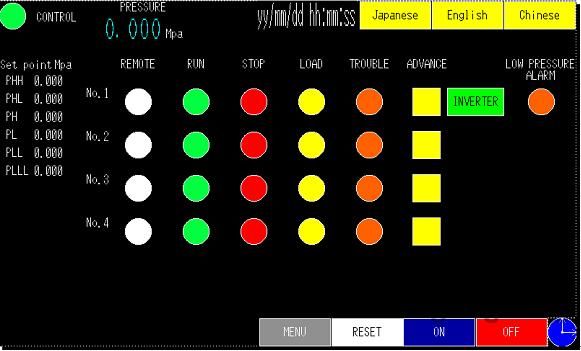

　　CP1E控制程序說明：操作簡單，采用彩色觸摸屏界面，頁面設定更加簡單和清晰。CP1E控制柜具有10種功能，可以實現客戶空壓機無休止循環控制、跨越控制、卸載繼續停止、初始充壓運行、瞬間停電對應、停止時自動復位、周計劃定時、內部定時切換、變頻機單獨運行、圖表自動采集顯示燈功能。
應用設備圖片展示

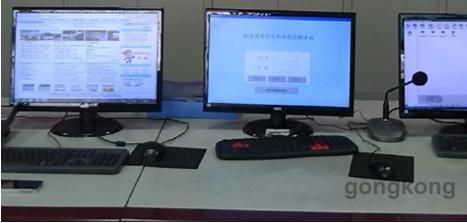

監控機房

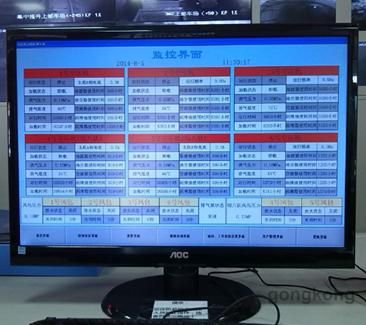

監控軟件頁面
