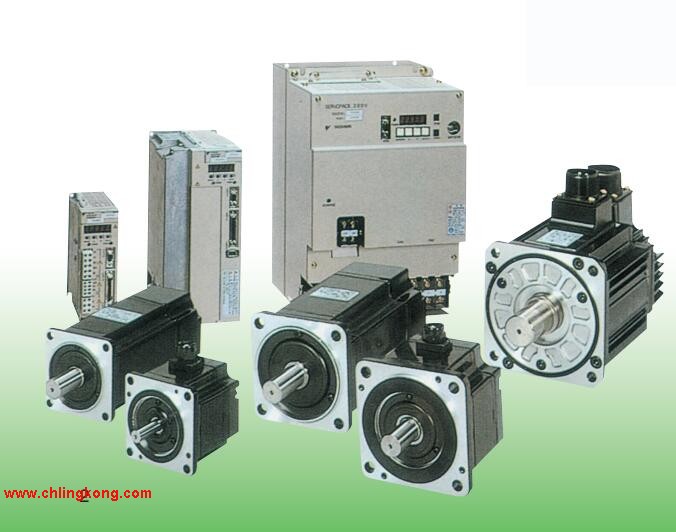

Σ-V系列伺服電機SGMGV型。
額定輸出：7.5kw。
電源電壓：AC400V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、帶鍵槽、帶螺孔（選配）SGMPH-01B1E61。
選配：不帶選配。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）SGMPH-01B1E61
標準采用IP67SGMPH-01B1E61。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式SGMPH-01B1E61。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅伺服電機SGMCS小容量型。
額定轉矩：14N·m。
伺服電機外徑尺寸：290mm原裝安川SGMPH-01B1E61。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）。
設計順序：服電機外徑尺寸記號為E 的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）原裝安川SGMPH-01B1E61。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15原裝安川SGMPH-01B1E61。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：1.5kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）伺服電機400w。防水電機。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLCC 或電腦）簡單地進行各種定位動作伺服電機400w。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
SGMPH-01B1E61操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMPH-01B1E61&select=5
