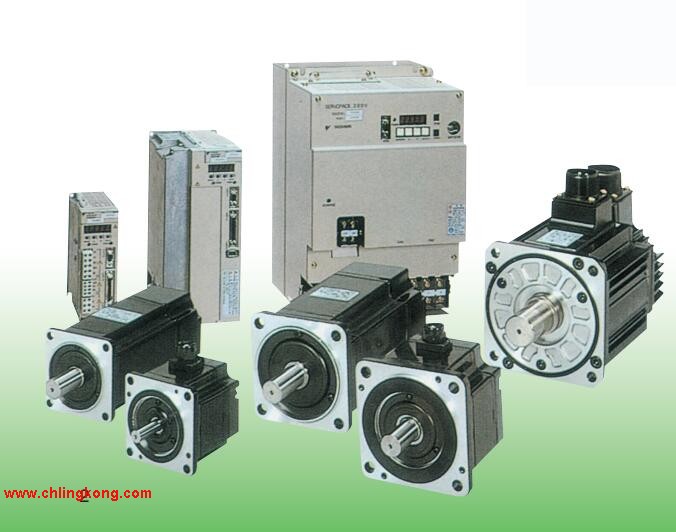

伺服電機SGMGH型。
額定轉速：1500r/min。
功率：4.4kw。
電源電壓：三相AC200V。
串行編碼器：17位絕對值。
設計順序：高精度機床用。
軸端：直軸帶鍵帶螺孔yaskawa伺服電機。
選購件：帶油封、DC90V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護SGMPH-04ABE4D
參數設定器內置yaskawa伺服電機。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。伺服電機SGMAH型（轉速：3000r/min）。
功率：0.4kw。
電源電壓：?jiǎn)蜗郃C200V。
串行編碼器：16位絕對值。
設計順序：Ayaskawa伺服電機。
軸端：直軸帶鍵帶螺孔。
選購件：帶油封、DC90V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性。
縮短了參數設定和維護時間安川SGMPH-04ABE4D。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。直驅伺服電機SGMCS小容量型。
額定轉矩：35N·m。
伺服電機外徑尺寸：135mm。
串行編碼器：20位增量型（選配）安川SGMPH-04ABE4D。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）安川SGMPH-04ABE4D。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。伺服電機SGMAH型（轉速：3000r/min）。
功率：30W。
電源電壓：?jiǎn)蜗郃C100V。
串行編碼器：16位絕對值。
設計順序：A。
軸端：直軸帶螺孔。
選購件：帶油封、DC24V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴擴充新控制算法，
定位時間間縮短到原有產品的1/3，實現了出類拔萃的響應性SGMPH-04ABE4D。
縮短了參數設定和維護時間間間yaskawa伺服電機。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。
SGMPH-04ABE4D操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMPH-04ABE4D&select=5
