輸入額定電壓：AC100/120/230/240V
外部連接方式：模塊電源：端子臺3針（M3螺釘），通信線路/模塊供電部。

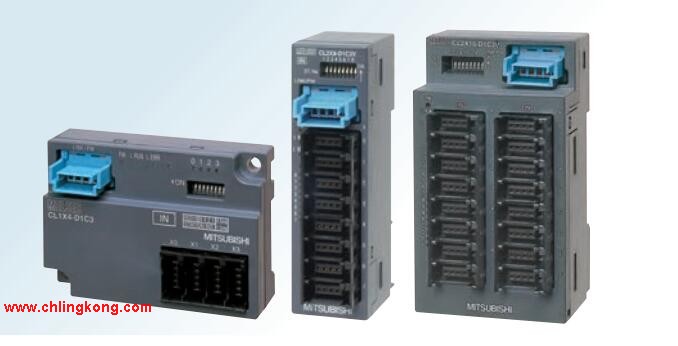

內置2A電源的CC-LINK/LT系統專用電源三菱CL2X8-D1C3V。螺釘端子臺型。
/高分辨率/高速型2件式端子臺。
電壓/電流輸出模塊。
通道數：2通道。
占用站數：1站CL2X8-D1C3V
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查三菱CL2X8-D1C3V。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整三菱CL2X8-D1C3V。
通常只需修改部份程序即可。輸出形式：晶體管輸出，源型。
輸出點數：8點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC12V/DC24V/0.1A。
外部連接：2線式。
彈簧夾端子臺型。
不需要重新緊固，適合電線規格為0.3~1.5MM平方三菱傳感器連接型輸入模塊。
端子臺部分為2件式構造。
正極公共端/負極公共端共用的輸入模塊。
對8點的輸出模塊追加了源型。
可沿6方向安裝。CC-Link-AnywireASLINK網橋模塊。
支持CC-LINK Ver.2 。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA三菱傳感器連接型輸入模塊。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.1A。
外部連接：1線式/1線式三菱傳感器連接型輸入模塊。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。無介紹紹輸出形式：晶體管輸出，漏型CL2X8-D1C3V。
輸出點數：16點。
OFF時泄漏電流：0..1mA以下三菱CL2X8-D1C3V。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5mA。
外部連接：1線式。
輸入輸出端子臺可拆卸型。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。
